Pompe de relevage : utilité, installation et entretien

Une buanderie au sous-sol, des WC dans une cave aménagée, une extension construite plus bas que le réseau de la rue… Dans tous ces cas, l’eau ne peut pas s’évacuer toute seule. La gravité ne joue plus en votre faveur. C’est là qu’entre en jeu la pompe de relevage.

À Plaisir et dans le reste des Yvelines, beaucoup de maisons anciennes ou de sous-sols réaménagés se retrouvent dans cette situation. On nous appelle souvent quand l’évier du sous-sol refoule ou que les toilettes du bas ne se vident plus. Neuf fois sur dix, c’est une histoire de relevage mal pensé ou de pompe négligée.

Ce guide reprend tout ce qu’il faut savoir : à quoi sert vraiment une pompe de relevage, comment elle fonctionne, comment on l’installe dans les règles, et surtout comment l’entretenir pour qu’elle tienne plus de trois ans.

À quoi sert une pompe de relevage

Le principe est simple : déplacer des eaux d’un point bas vers un point plus haut, là où l’écoulement gravitaire ne suffit plus.

Dans une installation classique, les eaux usées descendent vers le tout-à-l’égout grâce à la pente naturelle des canalisations. Une pente de 1 à 3 cm par mètre, et tout part tout seul. Mais quand le point de rejet (lavabo, douche, machine à laver, WC) se trouve plus bas que le collecteur public ou que la fosse, l’eau stagne. Pas le choix : il faut la « relever ».

La pompe aspire donc ces eaux stockées dans une cuve, puis les refoule sous pression vers le réseau principal. Les cas typiques qu’on rencontre dans le secteur :

• un sous-sol transformé en pièce de vie avec coin buanderie ou salle d’eau
• une maison de plain-pied raccordée à un égout situé en hauteur dans la rue
• un terrain en pente où la fosse toutes eaux est plus haute que l’habitation
• une cave avec infiltrations récurrentes qu’il faut évacuer

Sans relevage, ces installations seraient tout bonnement impossibles. La pompe rend habitable un espace qui ne le serait pas autrement.

Comment fonctionne une pompe de relevage

Le mécanisme tient en quatre temps, et c’est franchement pas sorcier.

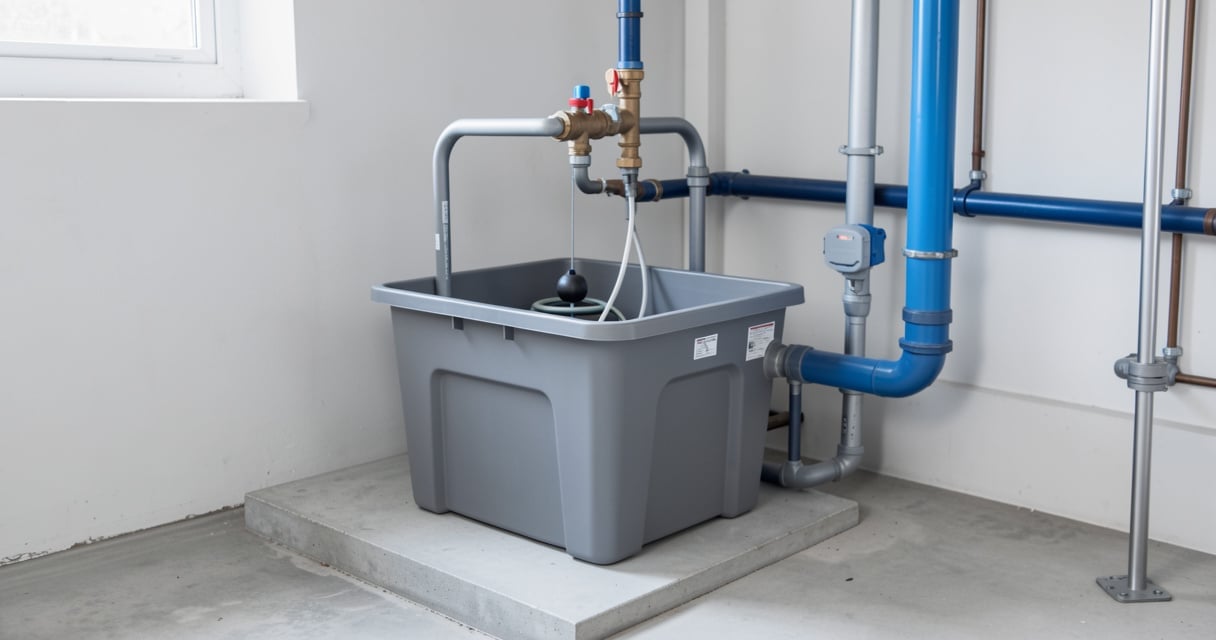

Les eaux arrivent d’abord dans une cuve étanche, qu’on appelle aussi poste ou station de relevage. Cette cuve sert de réservoir tampon. Un flotteur, posé à la surface de l’eau, monte au fur et à mesure que le niveau grimpe. Dès qu’il atteint un seuil défini, il déclenche le moteur.

La pompe se met en route, aspire les eaux et les propulse dans la conduite de refoulement. Cette pression permet de franchir le dénivelé et la distance jusqu’au point de rejet. Une fois la cuve quasi vide, le flotteur redescend, coupe le moteur, et tout se met en veille jusqu’au cycle suivant.

Un détail qui compte : le clapet anti-retour. Placé sur la conduite de refoulement, il empêche l’eau déjà remontée de redescendre dans la cuve quand la pompe s’arrête. Sans lui, la pompe redémarrerait sans cesse pour évacuer la même eau. Usure prématurée garantie.

Pour éviter les problèmes de colmatage, un débouchage haute pression peut être nécessaire en complément de l’entretien régulier.

Les modèles récents embarquent souvent un système anti-colmatage et une turbine renforcée. Certains intègrent même un dilacérateur, une sorte de broyeur qui réduit les matières solides avant de les pousser dans des tuyaux de petit diamètre.

Les dépôts de calcaire peuvent également affecter les performances de la pompe, un détartrage des canalisations est donc recommandé périodiquement.

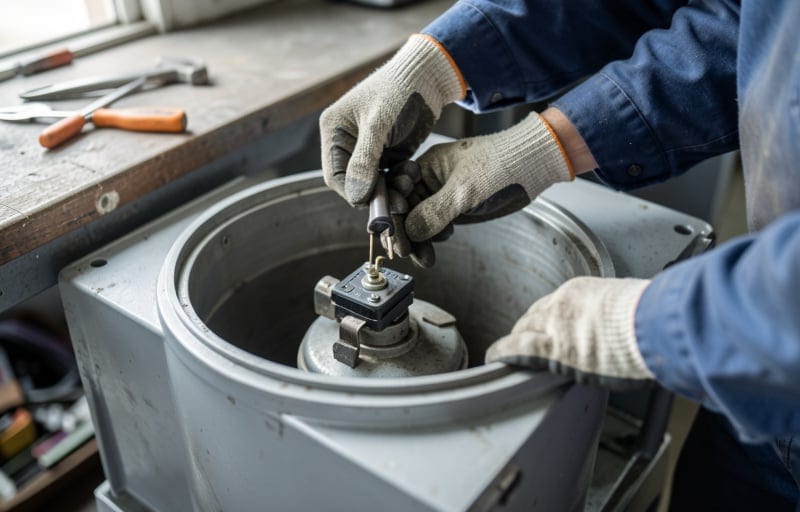

Les types de pompes de relevage

On classe les pompes selon la nature des eaux à traiter. Choisir la mauvaise catégorie, c’est le colmatage assuré au bout de quelques mois.

Les pompes pour eaux claires sont les plus simples et les moins chères. Elles n’aiment pas les particules : un peu de boue ou de fibres et la turbine fatigue.

Les pompes pour eaux grises encaissent les graisses légères et les petits résidus d’une cuisine ou d’une buanderie. C’est le modèle qu’on installe le plus souvent chez les particuliers de Plaisir qui aménagent leur sous-sol.

Les pompes pour eaux chargées, ou pompes de relevage pour eaux-vannes, sont les costaudes du lot. Elles gèrent les matières fécales et les déchets organiques. Quand on raccorde des toilettes en sous-sol, c’est ce type-là qu’il faut, souvent avec un système de broyage intégré.

Bien choisir sa pompe de relevage

Trois chiffres décident de tout. Se tromper sur l’un d’eux, et la pompe sera soit sous-dimensionnée, soit trop puissante pour rien.

Le débit, exprimé en m³/h ou en litres par minute, dit combien d’eau la pompe peut déplacer dans un temps donné. Pour une salle d’eau de sous-sol avec douche et lavabo, on tourne autour de 3 à 6 m³/h. Pour relever des eaux-vannes d’une maison entière, on monte plus haut.

La hauteur manométrique totale, ou HMT, c’est le point que tout le monde néglige. Elle additionne la hauteur verticale à franchir et les pertes de charge dues à la longueur des tuyaux et aux coudes. Une pompe qui annonce « 10 mètrès de relevage » ne poussera pas votre eau à 10 mètrès si vous avez 30 mètrès de canalisation horizontale derrière. Comptez large.

La granulométrie, enfin : c’est la taille maximale des particules que la pompe avale sans broncher. On l’a vue dans le tableau plus haut. Pour des WC sans broyeur, il faut au minimum 35 mm de passage libre.

Petit conseil de terrain : prenez toujours une marge de sécurité de 20 à 30 % sur le débit. Une pompe qui travaille en permanence à sa limite chauffe et lâche vite.

Installer une pompe de relevage étape par étape

L’installation se fait dans un ordre précis. Voici comment on procède sur un chantier.

1. Préparer la cuve. On choisit un emplacement accessible, jamais coincé dans un recoin. La cuve doit faire environ 30 cm de plus que la pompe pour laisser de la marge à l’entretien. On prévoit une arrivée des eaux avec une pente d’au moins 1 à 2 %.
2. Poser la pompe et le montage hydraulique. On raccorde la conduite de refoulement, on installe impérativement le clapet anti-retour et une vanne d’isolement juste après. Cette vanne permettra de couper l’eau pour démonter la pompe sans tout vidanger.
3. Régler le flotteur. Le réglage de la longueur de câble du flotteur définit les niveaux de démarrage et d’arrêt. Trop court, la pompe démarre sans arrêt. Trop long, l’eau monte trop haut avant déclenchement.
4. Raccorder l’électricité. Branchement sur une ligne protégée par un disjoncteur différentiel 30 mA. C’est non négociable : on parle d’eau et de courant dans le même volume.
5. Tester. On remplit la cuve, on vérifie que la pompe démarre au bon niveau, qu’elle refoule correctement et qu’elle s’arrête à vide. On contrôle aussi l’absence de fuite aux raccords.

Sur le papier, ça paraît faisable en bricolage. En pratique, le dimensionnement, le raccordement électrique et l’étanchéité demandent un vrai savoir-faire. Une erreur de HMT ou un clapet mal posé, et vous rappelez un plombier trois mois plus tard. Pour une installation sanitaire complète au sous-sol, mieux vaut confier la pose à un professionnel du secteur.

Ce que dit la réglementation

Le relevage des eaux usées est encadré, notamment par la norme NF EN 12056-4 qui régit les réseaux d’évacuation à l’intérieur des bâtiments.

Quelques repères concrets à retenir :

• le diamètre nominal minimal de la conduite de refoulement pour des eaux usées est de 80 mm
• la pente du tuyau d’arrivée dans la cuve doit rester comprise entre 1 et 2 %
• une zone de travail d’environ 60 cm autour de la cuve est recommandée pour l’entretien
• le DTU 60.11 cadre le dimensionnement des canalisations sanitaires

Pour un assainissement non collectif, le SPANC de votre commune peut contrôler l’installation. Dans les Yvelines, mieux vaut se renseigner avant les travaux : un poste de relevage mal déclaré peut bloquer une vente immobilière des années plus tard.

Les erreurs d’installation qui grillent une pompe

On répare régulièrement des installations posées trop vite. Les mêmes fautes reviennent.

Oublier le clapet anti-retour. La pompe redémarre en boucle pour évacuer l’eau qui redescend. Le moteur s’use en quelques mois.

Sous-dimensionner la HMT. La pompe pousse l’eau, n’arrive pas au bout, et reste sous l’eau en surchauffe permanente.

Choisir une pompe eaux claires pour des eaux grises ou chargées. La turbine se bouche avec les graisses et les fibres. Bonjour les odeurs et les refoulements.

Mal régler le flotteur. Des démarrages trop fréquents fatiguent le moteur ; des arrêts trop tardifs débordent la cuve. Le bon réglage, c’est ce qui sépare une pompe qui tient dix ans d’une pompe qui rend l’âme en deux.

Et le grand classique : jeter dans les eaux relevées ce qui ne devrait pas y aller. Lingettes, graisses de friture, cheveux en pagaille… ça finit toujours par colmater la pompe ou la canalisation. C’est d’ailleurs une cause fréquente de débouchage de canalisation en urgence.

Entretenir sa pompe de relevage

Une pompe entretenue tient facilement huit à dix ans. Une pompe oubliée tombe en panne au pire moment, souvent un dimanche soir.

Le contrôle de base se fait tous les un à trois mois pour un usage domestique. La norme préconise d’observer au moins deux cycles complets de démarrage et d’arrêt pour vérifier que tout s’enchaîne bien.

Au programme de cette vérification :

• contrôler que le flotteur se déplace librement, sans débris qui le coincent
• vérifier l’état du clapet anti-retour, pièce qui s’encrasse vite
• retirer les dépôts et boues accumulés au fond de la cuve
• inspecter les raccords et les joints à la recherche de fuites
• s’assurer que la ventilation de la cuve n’est pas obstruée

Un nettoyage plus poussé de la cuve une à deux fois par an évite les mauvaises surprises. Pour les postes qui relèvent des eaux chargées, c’est encore plus important : les graisses figent en couche dure si on laisse traîner.

Quand faut-il remplacer la pompe ? Quelques signaux ne trompent pas : un bruit anormal au démarrage, des cycles qui s’allongent, une odeur qui persiste malgré le nettoyage, ou une pompe qui tourne mais ne refoule plus. À ce stade, mieux vaut diagnostiquer avant la panne sèche.

Prix d’une pompe de relevage et de la pose

Les budgets varient beaucoup selon le type d’eaux et la puissance.

Ces fourchettes restent indicatives. Le prix final dépend de l’accessibilité, de la longueur de refoulement et des travaux de raccordement. Un devis sur place reste le seul moyen d’avoir un chiffre fiable. Méfiez-vous des tarifs trop bas : une pompe d’entrée de gamme mal posée coûte souvent plus cher en réparations qu’une installation soignée dès le départ.

Quand faire appel à un plombier

Changer un flotteur ou nettoyer une cuve, ça reste à la portée d’un bricoleur soigneux. Mais dès qu’il s’agit de dimensionner, de raccorder l’électricité ou de poser un poste pour eaux-vannes, le professionnel s’impose.

À Plaisir et alentour, on intervient aussi bien pour l’installation neuve que pour le dépannage d’une pompe en rade. Souvent, un relevage qui lâche s’accompagne d’un bouchon en amont qu’il faut traiter en même temps. Entre la pose d’une station, le débouchage de la canalisation bloquée et la remise en service, mieux vaut un seul interlocuteur qui voit l’installation dans son ensemble.

Un dernier mot : ne laissez pas une pompe agoniser. Le jour où elle rend l’âme, c’est généralement l’inondation du sous-sol qui sonne l’alarme. Un contrôle annuel coûte bien moins cher qu’un sinistre.

Questions fréquentes sur la pompe de relevage

En bref

Après des années à poser et dépanner ces installations dans les Yvelines, le constat est toujours le même : une pompe de relevage bien choisie et suivie se fait oublier. Le bon dimensionnement à l’achat et un coup d’œil régulier sur le flotteur et la cuve, c’est 90 % de la tranquillité.

Le vrai point faible se situe rarement dans la pompe elle-même. Il vient surtout de ce qu’on lui fait avaler et de l’entretien qu’on repousse. Surveillez ce qui part dans l’évacuation, gardez un clapet en bon état, et votre sous-sol restera au sec. Pour le reste, un professionnel du secteur saura dimensionner juste et poser dans les règles.
